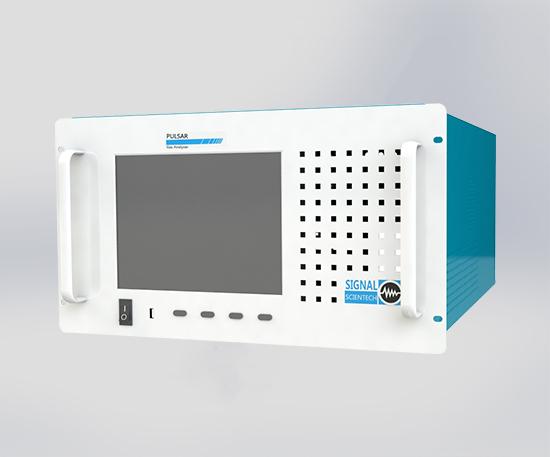

MERTS800C碳連續排放監測系統，采用希戈納新一代PULSAR系列氣體過濾相關非分光紅外線分析儀。

此項研發建立于希戈納科技集團現有的非分光紅外線分析儀，在精確度及靈敏度方面需要實質性的改善，在量程方面也需要擴展，以滿足精準穩定的測量。這要求在現有設計上作出10倍提升。研發側重于旋轉過濾器計時、氣體過濾室穩定性所產生的測量誤差，以及源自現有預放大器電路設計、電晶體紅外監測器的電子誤差。

這項研究創造出新一代非分光紅外線分析儀，在設計方面超過以往所有產品，在精準及存儲方面也提供了可滿足多樣需求的方案。同時，新一代非分光紅外線分析儀也將用于碳連續排放監測。

       ? 先進的碳連續測量系統，用于測量CO₂、CH₄、CO、 N₂O
       ? 強大的自我診斷功能與主要儀器部件故障警報功能，及時反饋信息，便于操控。

 ? MERTS800C產品是模塊化的，抽取式分析儀系統解決方案，用于連續排放所涵蓋的應用。

 ? 能夠存儲十年數據的完整數據。

 ? 以太網網絡鏈接，用于將數據提取到單獨的報告計算機

 ? 合規性報告的數據分析和報告軟件

 ? 更高的準確度和靈敏度-抽取式技術與氣體匹配，以優化準確度、靈敏度并盡量減少干擾。

 ? 易于校準和維護

 ? 與遠程數據和控制系統輕松連接

 ? 通過在線幫助屏幕輕松配置和操作

 ? 完整的系統和分析儀診斷，帶有清晰的文本信息

 ? 在線計算的報警和超標

 ? 整體式記錄器和報告生成器

“PULSAR ”提供了高等級的線性度（10000:1極差率）

 ? 高分辨率

 ? 可選的“盲法”控制 （沒有箱內顯示屏）

 ? 模塊化設計

 ? 全軟件校準

 ? 堅固的且模塊化的設計

 ? 用戶界面是觸摸屏

 ? 完全遠程控制和反饋

 ? 選擇抗溶劑、抗腐蝕的檢測池

 ? 通過可移動的SD卡片，進行無限的箱內數據記錄

 ? 全球通用電源

 ? 盤面裝配技術

 ? 多達5個分析儀通道

 ? 每秒20個樣氣

 ? 24比特 ADC（模擬數字轉換器）

 ? 邏輯分析

 ? 完全狀態監測和指示

碳連續監測系統的組成

MERTS800C碳連續排放測量系統，針對連續排放煙氣中氣態物質、流速等的測量，實現碳排放物的量化控制。

該系統核心通常可由以下相對獨立的部分組成

 ? 碳監測子系統

 ? 排放參數測量子系統

 ? 流量檢測系統

 ? 其它附加測量參數

 ? 數據采集處理系統

碳排放連續測量系統

該系統基于希戈納 PULSAR分析儀表，以希戈納公司強大的系統集成能力為依托，性能穩定、卓越。

 ? 測量原理：紅外分析（NDIR）

 ? 測量方式：抽取式

 ? 系統結構：

-  監測分析系統：取樣探頭組件（煙道直接安裝）、樣品傳輸單元、預處理單元、分析儀表單元

-  測量子分析系統：流量、溫度、流速等

 ? 分析參數（ 可根據用戶的要求選擇測量參數和測量范圍）：CO，CO2，N2O，CH4

煙氣流量檢測系統

 ? 選用熱式氣或微壓差式氣體流量計

 ? 適用溫度范圍廣

 ? 流速量程大

 ? 測量精度高

其它附加測量參數

 ? 溫度、壓力測量儀表

 ? 選用知名品牌濕度儀

數據采集處理系統

 ? 顯示：過程顯示，操作顯示，曲線顯示，棒圖顯示等

 ? 報警：報警收集，顯示和確認

 ? 報表：用戶報表等

 ? 數據管理：短期及長期數據存儲等

 ? 系統數據采集率：大于 95%

獲得認證

 ? 獲得CE、c-Tick 的、CSA-C/US、EN61010-1、 EN61326、MCERTS、NAMUR、SIL認證

 ? CPA、CCEP中國環保認證

新一代PULSAR提供最佳性能，擁有市場上現有的最低漂移，使其成為低測量量程軟件或者高準度測量的理想設備。監測器的GFC設計避免了與其他氣體的交叉靈敏，同時也避免了污染所帶來的風險。其低成本、低維護的特點設置適用于低濃度測量。氣體相關濾波是非分光紅外類型的燃燒氣體分析中最好的。取代了雙光束樣氣室，改為利用獨立的參考樣氣室。這個方法下，樣氣及參考氣體僅利用一個氣室。這個方法降低了因氣體室污染而造成的差異。利用氣體相關濾波，我們在濾光片轉盤中加入干擾氣體例如H2O, CO2來排除這些氣體在測量時（例如現有氣體狀態下低濃度CO）造成的影響。

參數說明

? 使用環境

運行溫度5-40攝氏度，儲存溫度-12-40攝氏度，最大運行濕度≤80%RH最大儲存濕度≤80%RH，入口壓力2bar  樣氣溫度：最高40攝氏度，樣氣露點：低于當?shù)丨h(huán)境溫度

? 電 源     100-240VAC 50/60Hz 或者24VDC

? 輸出信號  標準以太網，4-20mA及0-10VDC可選 屏幕選項的板載日志記錄

? 線 性     <量程±0.5%

? 可重復性    <量程±1% 或者±0.5ppm，取其大者

? 漂 移

零點漂移  <1% FS/24小時

量程漂移  <1% FS/24小時

? 防護等級  IP20，滿足EN60529標準

? 重 量     12-15公斤，取決于應用選型

一氧化碳

? 量 程     0-10-100-1000ppm

? 量程噪音(原始信號）   ﹤1% 讀取

? 零噪音/LDL(原始信號）  0.1ppm/0.5ppm

? 交叉敏感度

100% CO₂：﹤±1ppm

1%   N₂O：﹤±3ppm

? 反應時間T90  ﹤3 秒

二氧化碳

? 量 程     0-10-100-1000ppm

? 量程噪音( 原始信號）  ﹤1% 讀取

? 零噪音/LDL(原始信號） 0.1ppm/0.2ppm

? 交叉敏感度

100% CO：﹤±2ppm

  1%  CH4：﹤±1ppm

? 反應時間T90  ﹤2 秒

一氧化二氮

? 量程     0-10-100-1000ppm

? 量程噪音( 原始信號）  ﹤1% 讀取

? 零噪音/LDL(原始信號） ﹤2ppm/4ppm

? 交叉敏感度

1000ppm CO﹤±2ppm

10%    CO2﹤±1ppm

? 反應時間T90  ﹤3 秒

通  訊

? 模擬信號輸出

1-4個獨立的、光隔離信號

4（0）-20mA（負載電阻≤500Ω）

? 繼電器輸出

4個狀態繼電器，按照NAMUR NE 107規范 或濃度臨界值、或閥門工作狀態輸出。 干接點：1A，30V，

? 通訊接口

RS 485/232C接口，帶Modbus RTU

選擇項：以太網接口，帶Modbus TCP

? 選擇項：內置的流量報警器、壓力傳感器、恒溫控制儀 器外殼（60oC/140oF）、機箱吹掃、采樣泵和用于自動標定的電磁閥組。
