VOCs紅外熱像儀
其遠距離、非接觸的檢測方式,極大提升了泄露檢測的效率。及早發現,及早整治,可為用戶減少99%的泄漏量。
產品描述

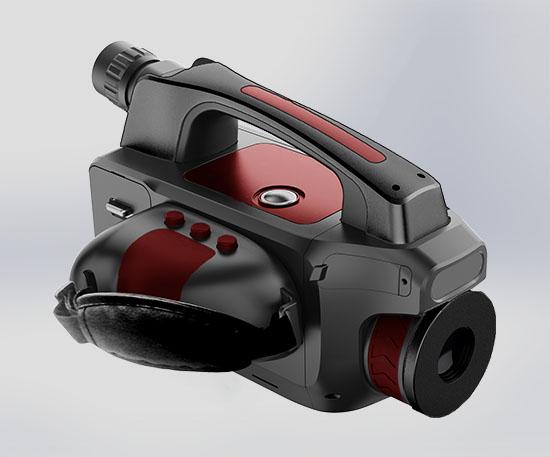

LUFT300紅外熱成像儀是一種非接觸式VOCs氣體檢漏儀器,其采用中波制冷型高靈敏度探測器,擁有320*256的像素,熱靈敏小于10mK,產品性能國際先進。它能夠快速掃描VOCs天然氣管道和設備,以熱圖像方式實時、直觀定位VOCs氣體泄漏點并精確測溫,實現VOCs天然氣管道和設備遠距離快速檢測。
- 主要特點
- 產品參數
- 應用場景
- 可檢測氣體
LUFT300是一種非接觸式VOCs氣體檢漏紅外熱成像儀,代表可視化天然氣井場、海上平臺、液化天然氣接收站等場所的逃逸碳氫化合物泄漏的突破性技術,借助這款光學氣體熱像儀,檢查員能夠檢查數千個部件并且實時檢測潛在氣體泄漏,并能夠全天快速、舒適地作業。
使用LUFT300可以:
? 更大程度地減少泄漏,
? 增加的利潤
? 優越的氣體可視化
? 調查區域的速度比使用
? 滿足可視圖像的報告要求和位置數據
? 量化您的損失及其對環境的影響
? 測量和記錄現場溫度,并將數據保存為JPEG或視頻。可以使用這些熱像儀在高低壓電氣設備或機械設備中檢測熱點或電氣問題,或在管道、鍋爐等處尋找隔熱故障。
? 應環保要求, 用于排放達標監控和泄漏檢測
? 查明確切的排放源
快速有效的氣體泄漏檢測對保障員工、環境和財產安全來說至關重要。LUFT300能確保快速找到甲烷和揮發性有機化合物(VOC)的泄漏點,從而進行快速有效的修復,保證安全的同時,節約了大量的時間和成本。
熱成像:測溫和調色板,功能更強,12種可選(包括鐵紅、彩虹、黑熱和白熱等)
安全認證:可用于危險區域,安全性更強
視頻錄制和存儲:128Gb存儲器,快照按鈕,高清彩色相機,操作性更強
地理標記:內置地理標記
LUFT300產品參數
探測器性能
? 類型:中波制冷型高靈敏度探測器
? 紅外分辨率:320*256像素
? 探測器像素間距:30μm
? 熱靈敏度:30℃時<10 mK
? 氣體靈敏度:≤0.4g/hr(CH4)
? 傳感器制冷:斯特林微制冷器
成像與光學
? 波長范圍:3.1~3.5μm
? 視場角(FOV)/焦距:14°×11.2°/39mm 、 24°×18°/23mm
? 最小焦距:0.5m
? 空間分辨率:0.77mrad
? 調焦:手動/電動/自動
? 液晶顯示屏:高清晰5.0",1280×720,可旋轉觸摸屏
? 內置可見光相機:500萬像素CMOS,自動對焦,1個LED補光燈
? 幀頻:60Hz
? 數字變焦:1-10X電子變焦
? 圖像模式:紅外模式、可見光模式、氣體模式;
? 紅外和可見光融合模式調色板:12種可選(包括鐵紅、彩虹、黑熱和白熱等)
? 亮度/對比度:自動/手動
測量與分析
? 測溫范圍:-20℃至350℃
? 測溫精度:0~100℃精度±1℃,-20℃~0℃或〉+100℃精度±2%
? 測量模式:0實時10個可移動點、5個可移動區域(最高溫、最低溫捕捉、平均溫度測量)可移動線測溫、等溫分析、溫差測量、溫度報警(聲音、顏色)
? 測溫校正:自動/手動
? 輻射率校正:0.1至1.0輻射率可調;或通過預定義的物質輻射率表校正輻射率
? 背景溫度校正:自動(根據輸入的背景溫度)
? 大氣透過率校正:自動(根據輸入的距離、相對濕度、環境溫度)
? 功能設置:日期/時間, 溫度單位℃/℉/K,語言
圖像/視頻存儲
? 存儲卡/存儲方式:128G/自動/手動單幀圖像或動態錄像
? 單幀紅外圖像格式:JPEG格式,帶14位測量數據圖像
? 單幀可見光圖像格式:單幀, JPEG格式
? 視頻存儲方式:高清影像以MPEG4/H.264存儲在記憶卡里;每段最高可達1h
? 語音注釋:60s語音記錄,隨圖像一同存儲
? 定時存儲:每10s-24h
激光指示器
? 激光分類:二級
? 激光功率:1mW
? 激光波長:635nm紅色
接口
? 電源接口/SD卡槽/音頻輸出:有
? 視頻輸出:HDMI
? 通訊接口:WIFI,藍牙,USB
? 三腳架接口:1/4"_20
電源系統
? 電池類型:可充電鋰離子電池
? 工作時間:電池工作時間4H(常溫)
? 外接電源管理:交流適配器100-240VAC,50/60Hz或12 VDC車載供電
環境與認證
? 存儲溫度:-40℃~+60℃
? 工作溫度:-20℃~+50℃
? 環境溫度:-20℃~+40℃
? 抗撞擊和抗振動:25g(IEC 60068-2-27)/2g(IEC 60068-2-6)
? 防護等級:IP65(IEC60529)
? 符合危險場所認證:Ex ic nC op is IIC T6 Gc
? 電磁兼容:EN61000-6-4;EN61000-6-2;FCC47CFR Part15 classA、EN61000-4-8,L5
基本信息
? 尺寸(L ×W × H):262mmX174mmX154mm
? 重量:2.5kg(含標準鏡頭及電池)
? 標準配置:紅外熱像儀,2節電池,電池充電器,適配器、內存卡、攜帶箱、說明書、視頻線(HDMI-DVI、HDMI-HDMI、USB)
憑借OGI技術,石油和天然氣行業可以建立更安全、更高效的“不可達密封點LDAR”(泄漏檢測和維修)計劃,讓檢查人員能更快速地檢測瞬時排放和泄漏,立即查明泄漏源并實施修復,從而降低工業排放,更符合法律規定。此外,光學氣體成像節省成本,不僅在于效率提高,更重要的是提高了公司人員和資產安全。
? 海上平臺
? 液體天然氣運輸碼頭
? 煉油廠/煉化廠/加油站
? 天然氣井口/天然氣井場/天然氣企業
? 壓氣站/天然氣儲存設施/天然氣輸送管道
? 天然氣處理廠/天然氣發電廠
? 生物氣體和發電廠
? 危化品停車場/危化品儲罐區
? 安監局/消防局/海事局
? 化學處理廠/農藥廠
? 制藥企業
? 煤化工廠
? 生態環境執法隊/ LDAR檢測公司
甲烷、乙酸、苯、丁二烯、丁烯、二甲基苯、乙烷、乙烯、乙苯、環氧乙烷、
己烷、庚烷、異丁烷、異丙醇、異戊二烯、甲醇、甲基乙基酮、辛烷、戊烯、
丙烷、丙醛、丙醇、環氧丙烷、苯乙烯、甲苯、二甲苯等揮發性有機物(VOCs)。
